MOTORE elaborazioniTecnica

Bielle Porsche StepCom, ecco come funzionano nei motori VCR

Porsche Consulting ha brevettato una delle soluzioni più interessanti viste finora per la realizzazione di motori a rapporto di compressione variabile VCR

Le bielle Porsche StepCom e i motori rapporto di compressione variabile, ovvero VCR (Variable Compression Ratio): ecco come funzionano! Porsche Consulting, divisione di ingegneria e sviluppo della Casa di Stoccarda, in collaborazione con la tedesca Hilite, ha infatti brevettato una delle soluzioni più interessanti viste finora per la realizzazione di motori a rapporto di compressione variabile VCR.

Il rapporto di compressione (RC) è il rapporto tra il volume massimo (quando il pistone si trova al PMI) e quello minimo (quando il pistone raggiunge il PMS) misurabile all’interno del cilindro.

Bielle Porsche Stepcom – Brevetto geniale

La modalità con cui l’invenzione Porsche permette di variare il RC durante il funzionamento del motore è semplice nella sua genialità. È stata sviluppata insieme all’Azienda tedesca Hilite, produttrice di componenti per l’industria automobilistica come sistemi di distribuzione variabile e comandi idraulici per cambi automatici.

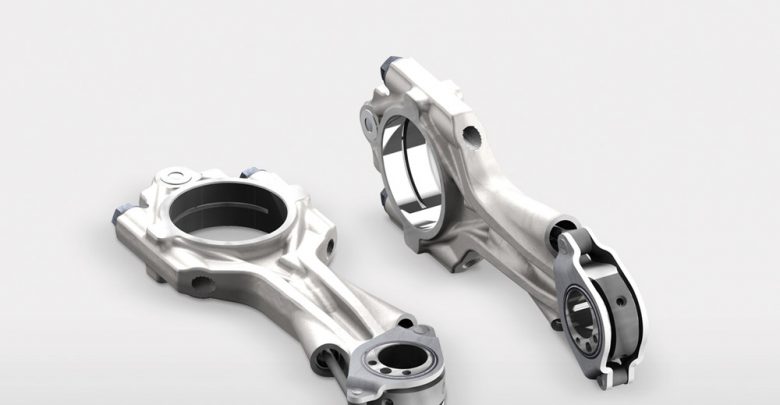

Il sistema a RC variabile Hilite StepCom prevede l’impiego di speciali bielle, nelle quali l’alloggiamento dello spinotto è dotato di un elemento eccentrico che può ruotare grazie all’azione di due piccole aste ad azionamento idraulico. Il principale vantaggio tecnico di queste particolari componenti è la facilità di integrazione in architetture motoristiche già esistenti, in quanto è sufficiente sostituire le bielle tradizionali con quelle StepCom.

Bielle Porsche Stepcom – Come funzionano

Nella biella StepCom, lo spinotto del pistone è montato in un cuscinetto eccentrico, che ruotando va a modificare la lunghezza effettiva della biella, influendo così sul rapporto di compressione. La forza che fa ruotare il cuscinetto eccentrico è dovuta alla massa oscillante del pistone e alla pressione esercitata sullo stesso dalla combustione, che aumenta al salire della pressione di sovralimentazione.

L’articolo completo con tutti i dettagli e i segreti delle Bielle Porsche StepCom è su Elaborare 254.
